<del id="aymay"></del> 半橋電路能夠驅動各個部件上的晶體管。其主要作用是能夠阻止在被驅動的晶體管上的柵極上電荷的非故意損失，并將柵極電壓箝位放于一個比較安全的電平水平，這樣半橋電路就能夠被有效的驅動，而不需要輔助電源的控制。
首先，讓我們來看看半橋電路的基本拓?fù)涫鞘裁礃拥摹?

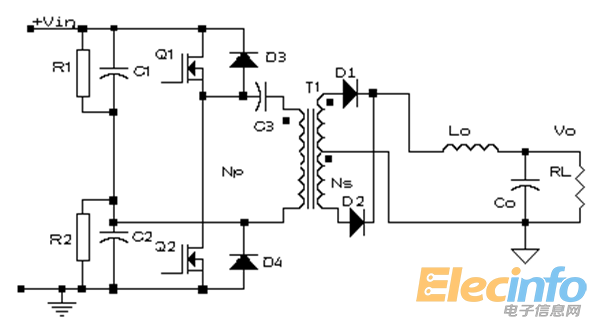

電容器C1和C2與開關管Q1、Q2組成橋，橋的對角線接變壓器T1的原邊繞組，故稱半橋變換器。如果此時C1=C2，那么當某一開關管導通時，繞組上的電壓只有電源電壓的一半。
半橋電路概念的引入及其工作原理
電路的工作過程大致如下：
A、 Q1開通，Q2關斷，此時變壓器兩端所加的電壓為母線電壓的一半，同時能量由原邊向副邊傳遞。
B、 Q1關斷，Q2關斷，此時變壓器副邊兩個繞組由于整流二極管兩個管子同時續流而處于短路狀態，原邊繞組也相當于短路狀態。
C、 Q1關斷，Q2開通。此時變壓器兩端所加的電壓也基本上是母線電壓的一半，同時能量由原邊向副邊傳遞。副邊兩個二極管完成換流。
