<del id="aymay"></del> 你知道什么是高速印刷電路板(PCB)嗎?你知道什么影響PCB設計中的帶寬嗎? 這就是在創(chuàng)建高速PCB設計時，我們提出的一部分常見問題，下面是小編整理后的內容講解給大家。
由于PCB布局會極大地影響電路性能、設計時間和設計成本，擁有良好的原理圖并密切關注布局布線過程極為重要，可以保證電路性能與預期相一致。注重細節(jié)很重要。經實證試驗和誤差分析后，很多設計人員吃盡苦頭才明白，有些畫板上看起來不錯的電路并不總是能提供預期的性能。這便是設計人員應了解一些關鍵的PCB設計基礎知識，包括元件放置、信號路由、電源旁路和監(jiān)控寄生特性的重要原因。
在PCB設計的布局布線中，首先以原理圖的方式表示電路功能的一個優(yōu)勢就是方便您和其他設計人員可以更好地理解電路。 通過盡可能清晰地組織原理圖，您可以利用它進行布局布線、故障排查、調試并最終降低成本、縮短產品上市時間。
例如，這里有一個完美的原理圖。它必需有兩個基本功能。它能顯示實際電路(您可以數上面有幾個元器件)。 每個元件都顯示其連接，并且它們在后臺某處形成NetList。作為替代方案，這里有個完全一樣的電路，只不過稍加重新布局。注意，此處元器件畫的比較大，便于看清。電路功能一目了然。您可選擇使用，以便更好地滿足您的目標。

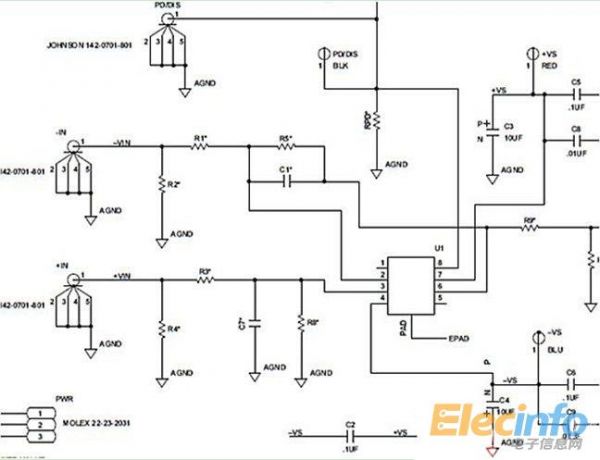

圖1： 原理圖
