<del id="aymay"></del> 恒流源，顧名思義是能夠向負載提供恒定電流的電源，也叫穩流源或電流源。數控恒流源的應用隨著電子技術發展使用越來越廣范，在電子測量?jī)x器、激光、傳感技術、超導、現代通信、科技技術領域都有應用，發展前景良好。不僅于此，目前急需迫切解決的工業需求是數字化工業生產采集的模擬信號量，將它作為控制信號的恒定電流，參與下一級生產、控制當中。
1 系統的結構與原理

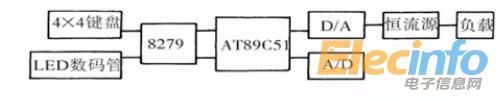

變壓整流、單片機控制部分、D/A 與A/D 轉換電路、供電部分、顯示器或鍵盤接口電路、恒流源電路等，本數控恒流源便由以上的幾個部分組成。該系統還能實現人機交流，主要是通過LED數碼管和小鍵盤來實現的，LED 數碼管顯示電流值以及一些相對應功能，而小鍵盤則可以實現人為的來控制恒流源輸出，即當未小鍵盤控制下的狀態時，用戶的輸入狀態會被顯示，而當為A/D 采樣控制時，主要控制部分器件包括：模數轉換芯片、鍵盤顯示接口芯片、單片機、驅動芯片、8 位數模磚和芯片等。核心的控制芯片采用AT89C51 通用單片機，主要因?yàn)槠涔δ芡陚洹⑿阅茌^為穩定，具有較低的成本，是首選的小型控制系統核心控制芯片。利用A/D 采樣處理交由D/A 輸出，可以在鍵盤與電路之間進行通信，而8279 管理鍵盤與電路，使得處理器的負擔減輕，單片機的口線和時間被顯示電路與鍵盤過多占用的問題，也能夠得到結局。系統總體框圖(如圖1)。
2 系統硬件的電路設計
2.1 供電和變壓整流

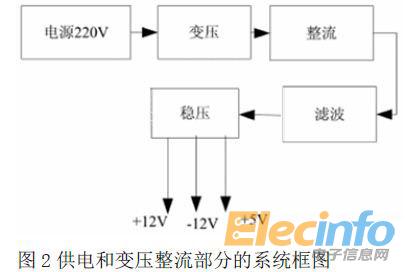

供電部分主要為D/A 轉換芯片和數控部分提供使用電源，也同時作為穩壓輸出電路的主電源。輸出50hz，200-240v 的交流電，通過變壓器整流、變壓、濾波，得到+12v、+5v、-12v，三種系統所需的電壓(如圖2 所示)。要考慮整流管的壓降來選擇濾波電容，電網波動為10%，選用7912/7805/7812，由于7812/7912 功率大、負載重，需要加裝散熱器。所以用4700UF/16V 為濾波電容。在穩壓器的輸出端都加上濾波器，以使輸出電流紋波≤ 0.2ma。
