單片機與液晶顯示的一組拍檔，實用彰顯！

1.前言

如今電源電子行業發展迅速，對于熟悉這一行的人來說不難發現單片機具有高集成度、高穩定性和成本低廉等特點，因而在電子設計中得到廣泛應用。當然設計弊端也顯而易見，使用數顯技術雖然成本低廉，但是顯示內容限且單一，不能滿足新穎多變顯示需求;使用CRT或者彩色液晶顯示器可以顯示很多內容，但是存在著設計復雜、高額的成本和浪費資源等缺點。因此，實際工作中要化繁為簡，降低成本，設計出更為實用的產品。

2.基本原理

LC0811-SL由液晶顯示器控制器和液晶顯示器面板以及發光二極管背光三部分組成。其中液晶顯示器顯示控制器是整個顯示器的核心部分。其內部結構圖如圖1所示。

2.1 電源

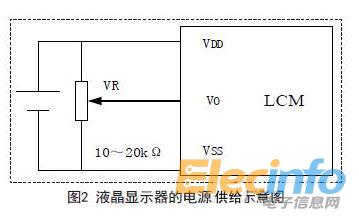

液晶顯示器使用5V直流電源，電源供給示意圖如圖2所示。

2.2 管腳功能定義

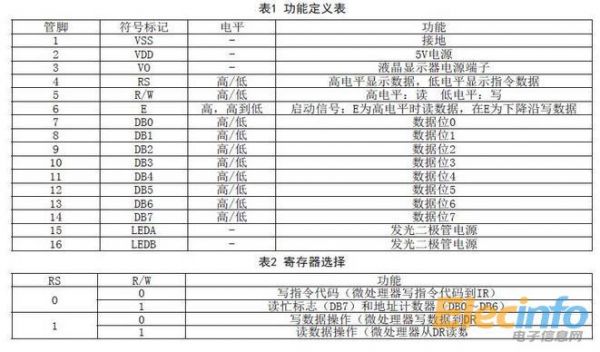

LC0811-SL具有16個管腳(PIN)，具體功能定義如表1、表2所示。
