<del id="aymay"></del> 為手機、無線穿戴設備、心臟起搏器、無線傳感器等電池供電的設備選擇合適的電池，是一項既重要但又極具挑戰的工作。這不僅需要考慮產品期望的運行時間和對電源的需求，選擇和評估市場上可能合適的電池，最重要的是要根據無線終端設備在可能的實際工作環境中，確定電池的運行狀態，在一個模擬真實工作狀態的環境中， 對備選電池的性能開展精確的評估。
做為手機或iPad 的使用者，我們都會非常關注電池的續航時間。很多廠家也往往會在廣告中炫耀有多長的待機時間等等。但就像中國的物價上漲指數一樣，用戶的使用感受往往離公布的數據相去甚遠。事實上，電池的理化特性和不同的設計，造成了放電特性的差別。 而且，無線通信終端特殊的耗電特性， 特別是在工作過程中電流呈現出的不同占空比、大變化幅度的特性，要為它們尋找合適的電池，以確保設計要求的運行時間絕非是簡單的課題。本文旨在關注這個過程， 希望能為工程師提供有益的借鑒。
第一步：考慮終端設備期望的運行時間和對電源的需求。
一個最常用，但又不太靠譜的辦法是把預計的平均電流乘以期望的運行小時數，以計算出需要的電池容量。之所以說這個辦法不太靠譜，是因為在實際使用條件下，如工作溫度、峰值電流、峰值電流占空比(峰值電流與靜態電流之比)等，都會影響電池的總能量(即容量)，并進而影響設備的運行時間。也就是說，用簡單的動態電流的數學平均值電流代表大變化范圍的動態電流，其結果是用恒定電流的電池容量， 來替代電流大范圍動態變化下的電池容量，這將會帶來很大的誤差和不確定度。根據電池的特性，電池在放電的同時，也在進行電荷恢復。低電流長時間的工作周期是最有利于電荷的恢復，而持續高電流、高占空比、大電流的脈沖放電， 可能會打破這種平衡，從而降低了電池的容量。因此， 同一個電池來說，動態電流的電池容量和恒定電流的電池容量兩者并不相同。對于無線終端的設計者，就要充分考慮到其終端的耗電特性， 應該是把短持續的高電流脈沖和低靜態電流長時間周期更好地搭配
例如，如果您的設備需要180mA的平均電流，并且想要它運行10小時，您將需要一個1800mAh(毫安小時)的電池。但如果您的設備在10%的運行時間中要拖拽1.7A的峰值電流，而在其余90%的時間內只需要10mA的恒定電流，此時其數學平均值雖然仍為180mA，但此時1800mAh的電池有可能達不到10小時運行時間(取決于電池的化學過程和放電占空比時間)。

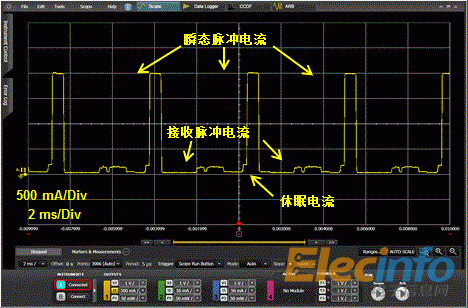

圖1 常見的手機耗電電流波形
