安捷倫 33521B 波形發生器控制波形誤差

之前我們討論過信號源輸出信號幅度和示波器測量不一致的問題，也分享過減少示波器幅度測量誤差的小經驗。今天我們來說說關于信號發生器出錯的問題。有人會問信號發生器也會出錯么?是的。對于較為簡單的標準函數信號，例如正弦波、方波、三角波等，輸出波形的誤差， 通常與儀器性能有關，包括垂直分辨率、總諧波失真、過沖的技術指標。以安捷倫的33521B 30MHz波形發生器為例，這些指標分別為：

垂直分辨率：采用16bit 的DAC， 最小輸出幅度1mV。　其它產品基本是14bit

總諧波失真(TDH)：0.04%，只有競爭對手的1/5

幅度平坦度：+/- 0.1dB

脈沖和方波的過沖：< 2%

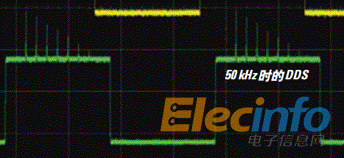

這些硬指標，一定程度決定了信號的質量。但對于更為復雜的任意波形，則要從更深的層面考慮這個問題， 那就是傳統的DDS波形發生器技術。我們來看以下這個波形。 這是一個50kHz方波上疊加了7個小脈沖。 用安捷倫的33220A DDS波形發生器產生的。

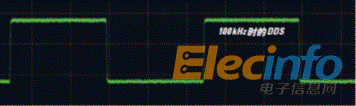

但如果我們將方波頻率提升到100kHz, 再看下圖：

方波上的7個小脈沖全部消失了! 這是為什么呢? 這就是DDS波形發生技術存在的缺陷造成的。
