有圖有真相 小編淺析RS485總線過壓防浪涌方案

作為目前行業內最為最常用的串行差分通訊方法之一，平衡發送差分接收，具有共模干擾的能力，其通訊距離在1200m以上，傳輸速率為10Mbps，信噪比高，易于操控，成本低，可使用收發器并實現多節點控制等長處，已得到越來越多用戶的肯定。

RS485 總線的應用于工業控制、DCS、數據采集、遠程終端互聯等領域，由于長距離傳輸，傳輸線暴露在戶外，工作電壓低于5V，一旦過壓引入就會擊壞芯片，還可能出現浪涌現象。

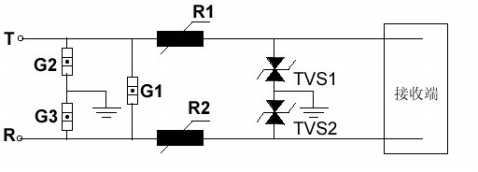

此圖為RS485總線兩級防護電路圖，當雷擊發生時感應過電壓由兩端引入，G2與G3進行共模防護，G1進行差模防護，此時過電壓被大大削弱到約500V左右，在經過電阻R1、R2限浪，TVS1/2二次限壓后，到收發器的電壓被箝制在6.8V左右，從而實現對收器的保護。

解決方案：R1和R2采用正溫度系數的自恢復保險PTC，如K250-120，正常情況下的電阻值為5歐，并不影響正常通信，當受到浪涌沖擊時，大電流流過PTC和保護器件TVS，PTC的電阻值將驟然增大，使浪涌電流迅速減小。
