利用EDA仿真設計來實現超寬帶雙鞭天線

天線作為通信設備的前端部件，對通信質量起著至關重要的作用。隨著現代軍事通信系統中跳頻、擴頻等技術的應用，尋求天線的寬頻帶、全向性、小型化、共用化成為天線研究中一個重要課題。

單純依靠天線的結構設計難以滿足上述要求。人們采用多種措施來改善天線的性能，加載就是適應這種小型化天線的典型技術。使用天線寬帶匹配網絡，則是進一步改善天線寬頻帶技術的一種有效技術。

本文以120～520 MHz工作頻率為例，根據限定的天線結構數據，選擇合適的加載位置，利用軟件優化，得到了合理的加載值和優化的匹配網絡。

1 天線及匹配網絡模型

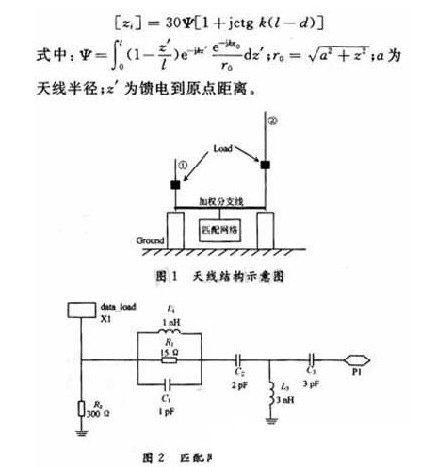

天線的模型如圖1所示，加載方式采用無耗并聯LC電路。匹配網絡位于天線底部，采用混合型網絡，如圖2所示。

2 天線及匹配網絡分析

2.1 天線的加載位置

天線為集總加載的雙鞭天線，模型是建立在理想導電地面上。加載的目的就是使天線獲得行波電流，減少反射。此時的加載就是最佳加載。這里討論的是無耗加載，電抗加載最佳加載位置與電抗的關系式為：
