MSP430單片機防盜芯片拒絕盜竊共創美好家園

現今社會，技術與生活良好融合，是種不錯的生活方式，隨著電動車的普及和擁有私家車的人越來越多， 防盜成了至關重要的措施。

常用的汽車防盜系統按其結構可分為4大類：機械式防盜系統、電子式防盜系統、芯片式防盜系統和網絡式防盜系統。其存在的主要問題有機械式防盜器難抵擋住鐵撬、鋼鋸、強力剪等重型工具的盜竊;電子防盜報警裝置利用電子技術，它克服了機械式防盜裝置不能報警的缺點，但是容易產生誤報;網絡式防盜系統費用較高。

接下來，小編為你介紹一種基于單片機的汽車防盜報警系統，采用MSP430單片機作為控制核心，實現聲光報警的同時，通過GSM模塊撥打車主電話或通過短信方式通知車主。

原理組成

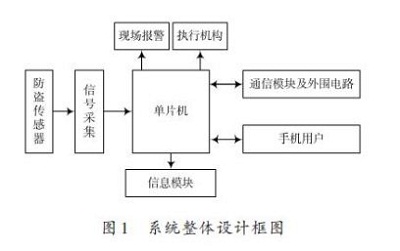

MSP430單片機是防盜報警器的控制中心，集成了移動通信模塊、警情采集模塊和報警模塊。防盜傳感器在前端采集報警信號并發送至MSP430單片機，經單片機判斷處理后將控制指令發送到移動通信模塊，移動通信模塊根據指令內容將匹配的報警短信息通過GSM網絡發送至用戶手機終端，實現報警。當用戶收到報警短信即可將相應的防盜指令通過短信息回復至報警系統，報警系統根據短信息內容，開啟控制系統的執行機構實施相應的防盜措施。完成移動報警系統設計的核心部分是基于GSM 公眾網絡系統的AT 指令開發及移動通信模塊和單片機控制模塊的通信。報警系統整體的設計框圖如圖1所示。

硬件設計

系統選用MSP430單片機作為核心控制模塊，性價比高，有突出的低電源電壓、運行速度快，而且具有豐富的片內外設模塊，能夠滿足系統設計的功能需求。

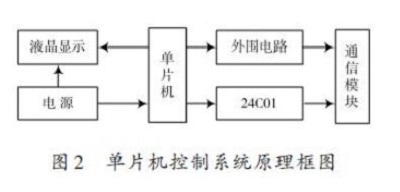

系統的硬件電路主要由MSP430單片機控制模塊、報警模塊、警情采集模塊、通信模塊、信息存儲模塊以及控制執行機構組成。報警采集模塊由熱釋電紅外傳感器和菲涅洱透鏡組成，通信模塊采用美國SIMCOM公司的SIM508,單片機采用MSP430 系列單片機，通過RS 232 串口與通信模塊連接，系統主控模塊原理框圖如圖2所示。
