<del id="aymay"></del> 在便攜式產品設計中很容易遇到與音頻相關的特殊問題，由于音頻電路看似簡單，規劃設計時工程師通常不會在相對低頻的音頻電路(20Hz至20KHz)中花費太多時間。本文試圖從最基本的音頻電路設計入手，為工程設計人員提供一定的設計參考意見和方法。
最后開啟音頻電路
這個簡單的原則可能最為重要，但卻經常被系統設計者所忽略。功率放大器無法區分噪音、咔嗒聲和信號。如果過早地開啟功放，它會不加區分地放大所有輸入信號。便攜式產品播放電路通常包含數字信號存儲器、數模轉換器(DAC)、功放、揚聲器或耳機(圖1)。存儲器中的數字信號經過解碼后發送到DAC進行轉換，DAC的模擬輸出通過電容交流耦合到功放的輸入端，放大器必須能夠提供足夠的電流驅動低阻揚聲器。如上所述，放大器使能后將放大進入其輸入端的任何信號，包括有用信號、噪聲、咔嗒或嘭嘭聲。
如圖2所示，揚聲器放大器連接在8Ω揚聲器和音頻DAC之間。DAC輸出與功放之間的交流耦合電容是必需的，以保證兩個器件具有適當的輸入和輸出偏置電壓。大多數音頻放大器的輸出端含有偏置電壓，為了可靠傳輸音頻信號需要將此偏置電壓預先設置好。在開啟功率放大器之前必須留出一定的時間間隔，以便建立適當的偏置電壓。假如過早地開啟功率放大器，DAC輸出正處于爬升階段的偏置電壓對于放大器輸入來說相當于一個衰減脈沖。該信號經過-放大器放大后進入揚聲器，產生可聞的咔嗒聲。
圖2假定功率放大器已經開啟，并在DAC開啟之前已經建立輸入偏置。DAC使能后，節點A的電壓會爬升到如圖所示的DAC輸出偏置電壓。當DAC的偏置電壓爬升時，由耦合電容以及放大器的輸入電阻構成的高通濾波器在節點B會產生一個毛刺，經過放大器后的輸出信號等于輸入信號之間的差值[(IN+)-(IN-)]乘以放大器的增益。
低頻響應與輸入時間常數
用于隔離DAC的偏置電壓與功放輸入端口的輸入電容，與放大器的輸入阻抗一起構成高通濾波器。可以考慮使用較大容量的電容以降低低頻衰減，但由于功率放大器的輸入偏置電壓，增大了的輸入時間常數可能導致輸出砰砰聲。假如放大器在輸入穩定之前開啟，就會導致砰砰聲。功率放大器輸入端的簡化模型中以RIN表示輸入阻抗，前置放大器的同相端連接到內部基準電壓，這個輸入結構是單電源功率放大器的典型結構。

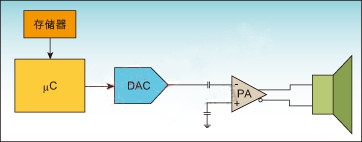

圖1：典型的音頻子系統。

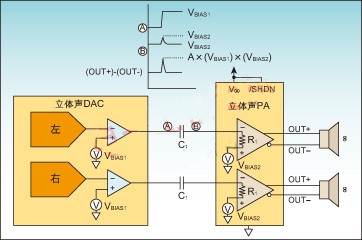

圖2：大尺寸耦合電容以及輸入、輸出偏置電壓共同導致揚聲器子系統的咔嗒聲。
當放大器的/SHDN拉高之后，經過一個固定延時后放大器被激活。該延時稱為開啟時間(tON)，在器件手冊的電特性部分有具體定義。圖3所示是當/SHDN拉高并且輸入電容為推薦值時，功率放大器輸入、輸出端的波形。可以看到，功率放大器的輸入偏置電壓在/SHDN拉高之后開始爬升，但輸出級仍然關閉。輸入偏置電壓達到正常值的時間由電容CIN和放大器的輸入電阻(RIN)決定，合理設置放大器的開啟時間使其在輸出級開啟之前建立穩定的輸入偏置電壓。對于大多數功率放大器，開啟時間是固定的(圖3中，tON = 24ms)。

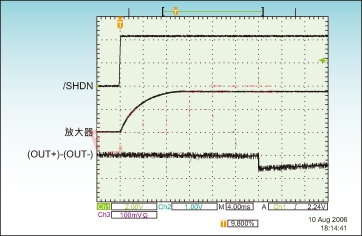

圖3：選擇適當輸入耦合電容時，圖2電路的輸入、輸出波形。
設置開啟時間時，IC設計工程師必須考慮放大器的輸入阻抗以及輸入偏置電壓和輸入偏置電容，輸入電容由應用工程師選擇，以提供快速響應的時間常數并保證低頻響應盡可能平坦為目標。圖3的測試波形表明/SHDN引腳拉高后，輸入偏置電壓爬升到正常值，延遲tON并激活輸出端。如果在此過程中，被激活的輸出平穩開啟，揚聲器不會發出咔嗒聲。
