音樂功放設計——智能機大音量應用方案對比

目前市場上大音量的方案主要有兩種：一種是用5V BOOST給D類功放供電來獲得大音量，如5V BOOST給AW8145供電;第二種是采用內置升壓的K類功放。如AW8736.本文主要介紹兩者的差異。

針對采用5V BOOST給AW8145供電來獲得大音量的應用方案，基于性能優化和方案魯棒性的考慮，建議在功放的兩個輸出端分別對地反接一個肖特基二極管，以降低死區續流電流的影響， 此設計方案僅供大家參考。

應用一：5V BOOST 加AW8145應用設計

對于該大音量的方案艾為已推出單芯片方案：第六代K類音樂功放AW8736,內置升壓電路，為客戶節省外圍用料和減小布板空間。

AW8736是專為提升智能機音質而開發的一款高效率，超低失真，恒定大音量第六代K類音樂功放。采用新一代電荷泵升壓技術K-Chargepump 架構，效率高達92%，功放整體效率達到75%，大大延長智能機的使用時間；0.02%的超低失真度和獨特的防破音技術帶來高品質的音樂享受,輸出功率不會隨著鋰電池電壓的降低而下降，在手機的整個工作電壓(3.3V-4.35V)內，輸出功率保持恒定，AW8736采用纖小的2mm×2mm FC-16封裝。

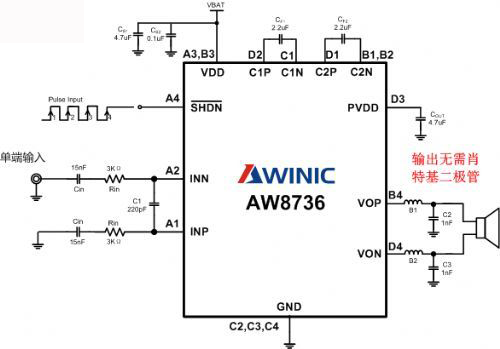

應用二：AW8736
