<del id="aymay"></del> 1.引言
現代電網中，電動機等感性負荷占據很大比重，它們在做工時需要吸收大量的無功功率，實現能量的轉換，帶動設備做功。這樣，電源提供的電功率并不完全供給給有功功率，還要一部分轉換為無功功率，這無疑增加了電網電源的負擔，降低了供電設備的效率，而且由于線路中無功電流的存在將增大網絡損耗，降低輸電線的使用壽命，嚴重影響供電質量。為了解決這一問題，我們設計了低壓終端無功補償裝置，在電路中需要消耗無功功率的地方提供無功功率，即對無功功率進行補償。
2.無功補償技術的有關理論分析
2.1 TSC型無功補償裝置的工作原理

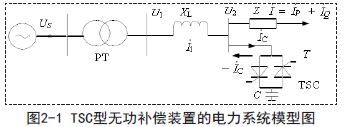

圖2-1給出了TSC型無功補償裝置的系統模型，其中2個反并聯晶閘管作為補償電容器的投切開關。首先，交流電源US經變壓器PT和線路電抗XL后對負載供電，負載端電壓為U2，負載電流為I,IP和IQ分別成為正弦電路中的電流有功分量和無功分量。在負載處經晶閘管開關T接入一個補償電容器C,電容抗為XC若選取C的大小使IC等于負載感性電流IQ，即：
同時，IC為容性電流，超前電壓U290°，-IC即為感性電流，滯后U290°，與負載感性電流IQ同相，這樣，按上式選擇電容C，負載的感性電流IQ的大小和幅值都等于電容器向電網輸出的感性電流-IC,電容器C輸出的無功功率抵消掉了負載消耗的無功功率，因此，整個電路中只有有功電流在流動，沒有無功電流的損耗，負載的功率因數接近于1,這樣就提高了電能的利用率，降低了電能在輸送過程中造成的浪費。
2.2 無功補償控制方式的研究
傳統的無功補償裝置依靠單一的物理量作為參考量，難以實現精確的控制，本設計中，為了滿足控制的需要，做到精準無誤的控制，我們選擇性能較好的兩種控制方式相結合，即以無功功率為主要判據、電壓為輔助判據的電壓無功復合控制方式，利用無功功率校正控制避免投切震蕩、以電網電壓的限定值作為電容投切的約束條件，從而實電容器組的智能綜合投切，在保證電壓在合格的范圍內實現無功平衡，既減少了網絡損耗，又考慮到了電壓質量。

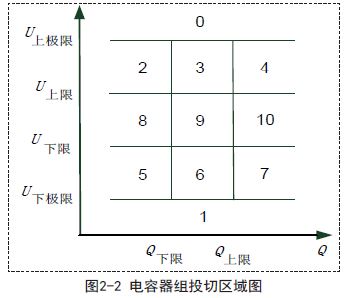

圖2-2為控制投切區域圖，分為11個區域來進行控制。Q是系統的實際無功功率，U是實際電壓值，控制策略中設置了兩級電壓門限和一級無功門限，分別是：電壓上限U上限和下限U下限;電壓上極限U上極限和下極限U下極限；無功上限Q上限和下限Q下限，當電網電壓越上、下極限時，此時不考慮無功功率，投切電容器來改變電壓值，使其回到上、下限之間，只有當電網電壓在合格范圍內才根據無功值來投切電容器，調節網絡無功。
